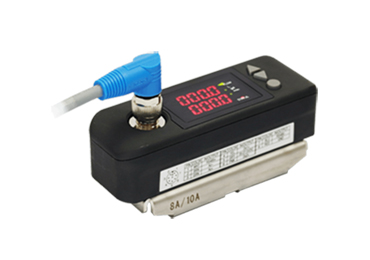

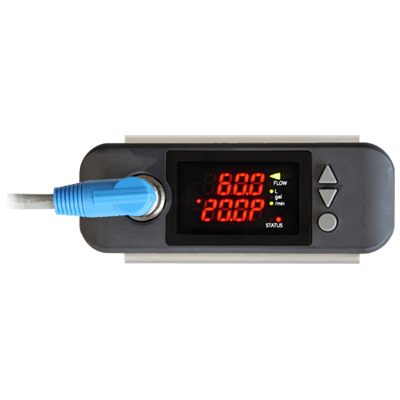

クランプオン超音波流量モニタ

簡単取付 簡単設定 温度計測 省スペース設置
型式:
ATZTA CU
口径:
8A/10A・15A/20A・25A/32A
規格認証:
CE

製造現場のDX推進による「生産効率の向上」「品質の安定化」「コスト削減」に
設備稼働状況を可視化することで、プロセスのムダや非効率な部分を明らかにできます。
具体的な改善策の検討を踏まえ、自動化による省人化や効率改善の取り組みを促進できます。

特長

特長

特長

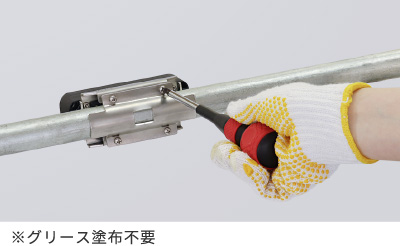

ドライバー1本で簡単取り付け

特長
特長

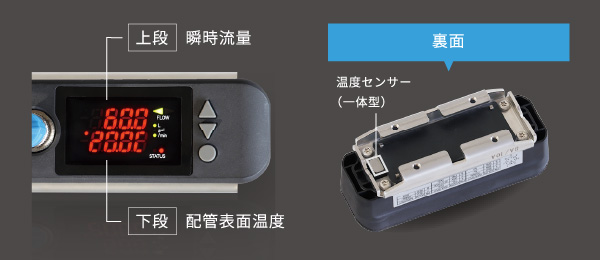

流量と温度の同時計測

特長
特長

簡単設定

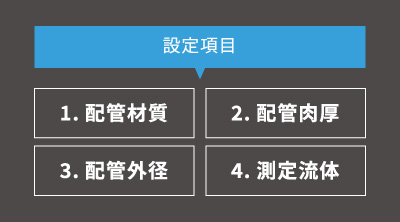

4項目を設定するだけで、すぐに流量測定を開始できます。

特長
特長

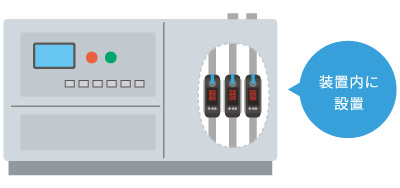

省スペースに設置可能

さまざまな配管材質や多種多様な液体に対応

【配管材質】 金属(ステンレス、鋼管、銅管)、プラスチック(PVC、PP、PTFE)

【液体種類】 超純水・油・薬液・有機溶剤・メッキ液・高粘度液体・高圧流体  etc…

特長
特長

RS-485通信を標準搭載

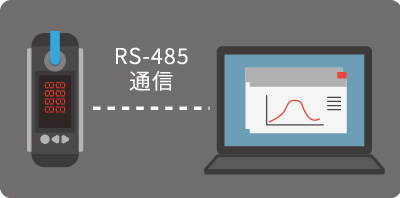

RS-485通信により、瞬時流量・積算流量・温度などの同時出力が可能です。

特長
特長

センサにグリスの塗布が不要

これまで必要だったグリスを塗布する必要がなく、設置が容易です。

システム構成例

システム構成例

その他のシリーズ

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
クランプオン超音波流量モニタ ATZTA CU 日本語 1 MB 更新No.1.0

取扱説明書

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
クランプオン超音波流量モニタ ATZTA CU 日本語 4 MB 第1版
タイトル 言語 ファイルサイズ 備考欄 ダウンロード
クランプオン超音波流量モニタ ATZTA CU 日本語 350 KB

外形図(PDF)

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
ATZTA CU08(8A/10A) 日本語 141 KB
ATZTA CU15(15A/20A) 日本語 142 KB
ATZTA CU25(25A/32A) 日本語 142 KB

外形図(DXF)

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
ATZTA CU08(8A/10A) 日本語 617 KB
ATZTA CU15(15A/20A) 日本語 637 KB
ATZTA CU25(25A/32A) 日本語 616 KB
