電磁式積算体積計（ウエハ接続）
- 型式：
- SW
- 口径：
- 50･65･75(80)･100･125･150･200mm
-
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
電磁流量計の比較表
愛知時計電機は「電磁計測技術」をコア技術として磨き上げ、様々な用途に対応した電磁流量計をラインアップしています。
今後も省エネルギーやエネルギー制御といった社会のニーズを捉えながら、新たな事業分野を開拓し、次世代の計測機器開発に向けてイノベーティブなものづくりに挑戦し続けます。

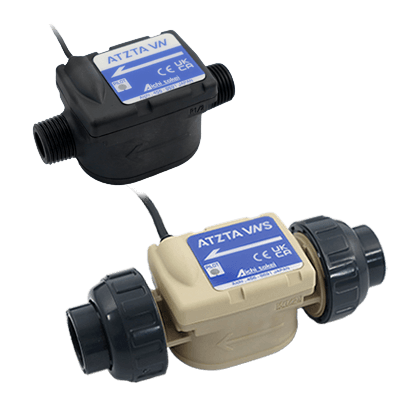

| 型式 | WX | WX-C | WZ-C | TAV | FG | VN/VNS |
|---|---|---|---|---|---|---|
| 画像 |  |
 |
 |
 |
 |
 |
| 口径 （mm） |
50,65,80,100, 125,150,200 |
25,40 | 25,32,40,50,65, 80,100,125,150, 200,250,300 |
20,25,32,40,50, 65,80,100,125, 150,200,250,300 |
150,200,250,300 | 5,10,20 |
| 流体温度 （℃） |
0～60℃ （一時的に70℃） 凍結なきこと |
0～90℃ 凍結なきこと |
0～120℃ （フッ素樹脂PFAライニング） 凍結なきこと |
0～45℃ 凍結なきこと |
0～60℃ 凍結なきこと |
|
| 最大使用圧力 （Mpa） |
2MPa 200A：1MPa |
1MPa | 2MPa | 0.3MPa （満水時） |
1MPa | |
| 接続方法 | ウエハ | ウエハ | JIS10Kフランジ | ウエハ （一部仕様と口径によりフランジタイプ有） |
ウエハ | VN：R（テーパー）ねじ VNS：ソケット形ユニオン継手 |
| 保護構造 | IP64 | IP65 | IP67 （水中型はIP68） |
IP68 （変換器はIP30） |
IP64 | |
| 計測精度 | 流量0～50%：±0.5%F.S. 流量50～100%：±1% RD |
±1% RD | 【アナログ出力時】 流量0～20%：±0.1%F.S. 流量20～100%：±0.5% RD 【パルス出力時】 流量0～20%：±0.01%F.S. 流量20～100%：±0.5% RD |
Qmin～Qw/25:±0.1%F.S※1. Qw/25～Qw/5:±10%RD Qw/5～Qw：±5%RD Qw～Qmax：±2%RD Qmin：最小流量 Qw：最大非満水流量 Qmax：最大流量 ※1.FG300mmのみ±0.4%F.S |
【周波数パルス時】 流量5～20%：±0.5%F.S. 流量20～100%：±2.5% RD 【単位パルス時】 流量5～20%：±0.4%F.S. 流量20～100%：±2% RD 【脈動計測モード時（VNSのみ）】 流量5～20%：±1.0%F.S. 流量20～100%：±5% RD |
|
| 電源 | 24VDC | 24VDC | 18～48VDC | 100VAC | VN：12～24VDC VNS：24VDC |
|
| 出力信号 | 4～20mAアナログ出力・単位パルス出力・警報出力 | 4～20mAアナログ出力・単位パルス出力・警報出力（オプション選択によりRS485 Modbus/RTU出力） | 4～20mAアナログ出力・単位パルス出力（オープンコレクタもしくは4/10mA） | 4～20mAアナログ出力・単位パルス出力・警報出力 | 出力１（周波数パルス・単位パルス・警報・スイッチを注文時に選択）， 出力２（単位パルス・警報・スイッチを注文時に選択） |
|
| 特徴 | ・逆流計測機能 ・薬注パルス対応 ・模擬出力機能 ・漏水検知機能 |
・指示部向きを変更可能 ・電極材質を選択可能のため、処理水・プロセス排水に対応 ・RS485にも対応する多彩な出力機能 |
・信号線で電源供給を行う２線式なので施工しやすい ・常時水没に対応（水中型のみ） ・現地で流量範囲が変更可能 ・用途に合わせて最適なライニングや電極材質を選択可能 ・JIS B 7557に準拠 |
・非満水状態の流量計測に対応 ・管路途中、吐出端への取り付け可能 ・大流量から小流量まで高精度に計測 |
・直管部が不要 ・ダイヤフラム式電磁定量ポンプの脈動流が計測可能（VNS） ・次亜塩素酸ソーダ、苛性ソーダの計測に対応（VNS） ・ポジティブリスト適合品 |
|
対応口径一覧
| WX | WX-C | WZ-C | TAV | FG | VN/ VNS |
|
|---|---|---|---|---|---|---|
| 5 | ||||||
| 10 | ||||||
| 20 | ||||||
| 25 | ||||||
| 32 | ||||||
| 40 | ||||||
| 50 | ||||||
| 65 | ||||||
| 80 | ||||||
| 100 | ||||||
| 125 | ||||||
| 150 | ||||||
| 200 | ||||||
| 250 | ||||||
| 300 |
