検定合格品

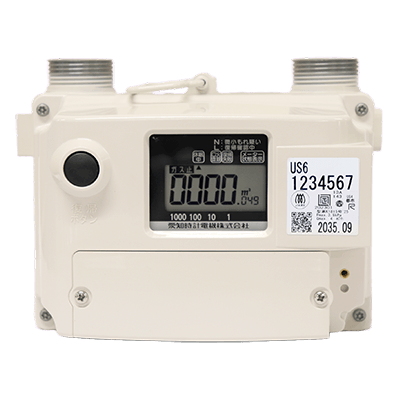

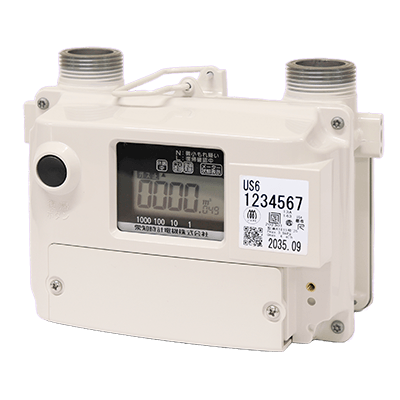

超音波式マイコンメーター
超音波式
小型・軽量
遮断機能付き
通信機能付き
Aライン・Uバス通信機能を搭載したスマート社会に貢献する先進的なガスメーターです。
US1.6（1.6号）、US2.5（2.5号）、US4（4号）、US6（6号）をラインアップ。

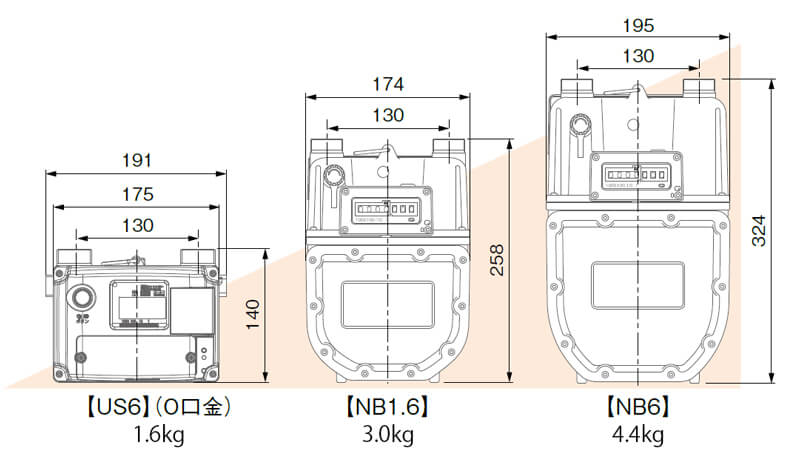

小型・軽量で設置場所を選びません
USシリーズは、1.6号～6号まで同一筺体を使用しております。
US6では質量で1.6㎏、サイズは幅191mm、高さ140mmと膜式メーターに比べて 質量比 約1/2、体積 約1/3と小型・軽量です。そのため運搬の軽減につながるとともに、設置場所を選びません。
内管漏えい検知の高度化
30日（初期値）の間で120秒間ガスが流れていない状態を累計30回カウント（合計60分）した場合は、内管漏えいがないと判断します。床暖房などの長時間ガスを使用する場合に警告表示が減少します。
※膜式の場合は、30日（初期値）の間で連続60分間、ガスが漏れていない状態が必要です。
感震遮断時の自動復帰機能搭載
｢感震即遮断｣と｢感震遮断自動復帰｣が出荷時に設定されている場合、感震遮断後１分以内に震度５強以上の揺れを検知しなければ自動的に復帰漏えい確認を行い復帰します。
※感震遮断直前や感震遮断中のガス流量を検知している場合は、自動復帰を行いません。
復帰漏えい確認時間を約１分に短縮
膜式と比べて復帰漏えい確認時間を半分に短縮しました。作業の効率化に貢献します。（通常モードの場合）

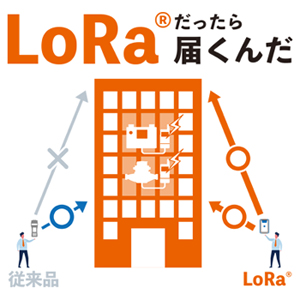

LoRa®一括無線検針システムに対応
長距離無線通信を実現した LoRa®一括無線検針システム との連携が可能です。
検針が難しい場所でも、離れた場所からスピーディーに検針できるため、検針業務の効率化に貢献します。
Semtech、Semtech ロゴ、および LoRa® は、Semtech Corporation の登録商標です。
