EB型保安ガスメーター 6号 E!SuSuMo
- 型式：
- EBA6
-
カテゴリーから探す
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料

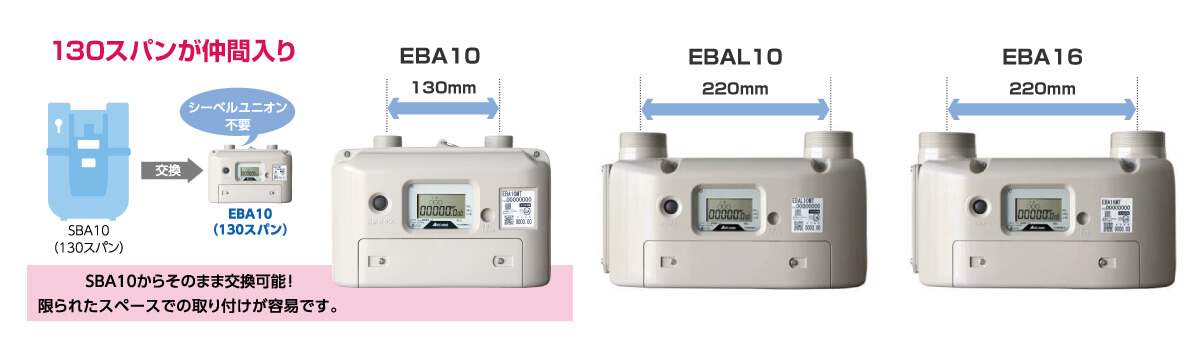

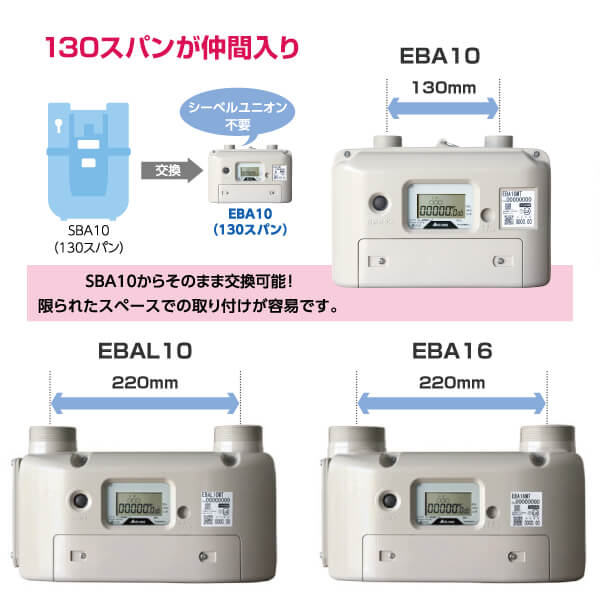

10号･16号ラインアップ
220スパンのEBAL10･EBA16に加え、130スパンのEBA10を新たにラインアップ。 現地の状況に合わせてメーターをお選び頂けます。
ここがポイント!!
過去の遮断履歴を液晶表示で確認できる
過去3回までの遮断履歴を液晶表示で確認することができます。
確認方法は復帰ボタンを押すだけですので、緊急時のお客様対応向上にお役立ちします。
（EBAL10・EBA16は2021年5月製造品から機能を搭載しております。）
特長
軽い
軽量・コンパクト
膜式と比べてサイズがコンパクト、質量が軽量となり、取付作業の負担を軽減します。
早い
復帰安全確認時間の短縮
メーター取付後の開栓時やガス遮断時の復帰安全確認時間が膜式と比較して約120秒から約17秒と大幅に短縮しました。
復帰安全確認中は「—-」マークによりカウントダウン表示しますので、復帰確認が分かりやすいです。
膜式SBA10・SBAL10・SBA16 ………… 120秒
超音波式 EBA10・EBAL10・EBA16 …… 17秒
正確
流量式微少漏洩警告への対応
膜式メーター（SB型）に比べて流量検知能力が向上したことで、誤表示を減らすことができます。
流量なし判定時間
膜式SBA10・SBAL10・SBA16 ………… 1時間（30日間連続）
超音波式 EBA10・EBAL10・EBA16 …… 約22分
128秒を10回カウントすることで流量なしを判定
かんたん
マグネットで簡単設定・液晶表示で確認もスムーズ
テスト遮断スイッチと容器リセットスイッチを専用のマグネットで操作することにより、簡単に設定ができます。設定内容は液晶表示部に表示されます。
●圧力式微少漏洩警告機能停止（BR止）
●調整・閉塞圧力異常警告機能停止（ABR止）
●口火登録
●増加流量遮断のL区分固定（増加L）
わかる
遮断詳細情報の表示
メーター遮断時に遮断事象の詳細を詳細コードで表示することで、メーターがどの理由で遮断したかを確認することができます。
●遮断詳細情報の一例
流量区分別積算機能、時間曜日別積算機能搭載
ガス器具毎の使用量や時間曜日別のガス使用量が把握できるので、お客様毎に最適な料金プランの提案が可能に。
お客様サービスのさらなる向上につながります。
※流量区分別積算機能と時間曜日別積算機能は選択式です。
お問い合わせ先：お客さまセンター（LPガス関連専用）
TEL：0800-888-9909（固定電話から）0564-64-2110（携帯電話から）
※受付時間 9:00～17:00（土日祝を除く）
