燃料ガス管理用超音波流量計（ねじ接続）
- 型式：
- ATZTA UX15(25)
- 口径：
- 15mm(Rc1/2)･25mm(Rc1)
-
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料

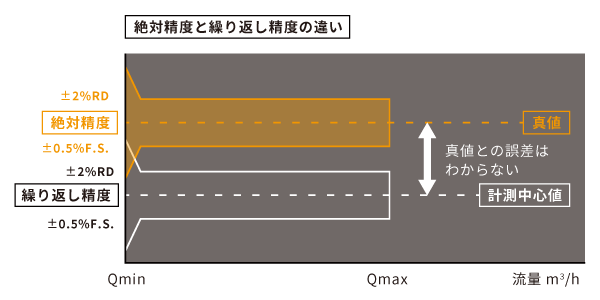

絶対精度 保証「±2%RD/±0.５%F.S.」
絶対精度とは、真値にどのくらい等しいかを示した計測表記です。エネルギーの原単位を正確に把握でき、発熱量あたりのCO2排出量や製品カーボンフットプリントの算定に役立ちます。
ワイドレンジ「1：100」
低燃焼時～定格流量のガス消費量を計測し、正確なエネルギー管理をサポートします。また、アプリケーションによっては複数のバーナー管理を1台の流量計でカバーでき、コストや設置スペースに貢献します。
エネルギーロス「0」
計測管内に可動部や流れを阻害する構造がないため、エネルギーのムダが発生しません。
また、低圧～定格圧まで正確に計測できます。
選べる電源（専用リチウム電池・100VAC・24VDC）
低消費電力設計で、電池駆動もラインアップ。
現地で交換もでき、CO2低減に貢献します。
屋外設置が可能
保護構造IP64（JIS C0920）に準拠しています。
※直射日光を避けるために日除けカバーの設置を推奨いたします。
各燃焼機器におけるエネルギー管理や燃料効率監視・管理に
ワンポイントアドバイス！
燃料ガス管理用超音波流量計 UWは、管理用ルーツガスメーターに比べて以下のメリットがあります。
■ 高耐久性（可動部がない）
■ 質量が小さい
■ 設置スペースが小さい
■ 配管コスト低減
■ 潤滑油不要
