エア用超音波流量計（ウエハ接続）
- 型式：
- ATZTA TRX
- 口径：
- 40･50･65･80mm
-
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
｢省エネはコンプレッサエアの「見える化」から
コンプレッサの電力量は意外と多く、一般的に工場全体の電力消費の約20～25％を占めている言われています。空気そのものは「無料」です。ですが、圧縮空気をつくるにはコンプレッサを使用するため、電力を費やし電気代が発生しています。つまり圧縮空気はタダではないのです。
電気使用量の約1/4を占めるコンプレッサの省エネ対策（圧縮空気の削減・最適化）をすることで、大きな省エネ・省コスト効果が期待できます。

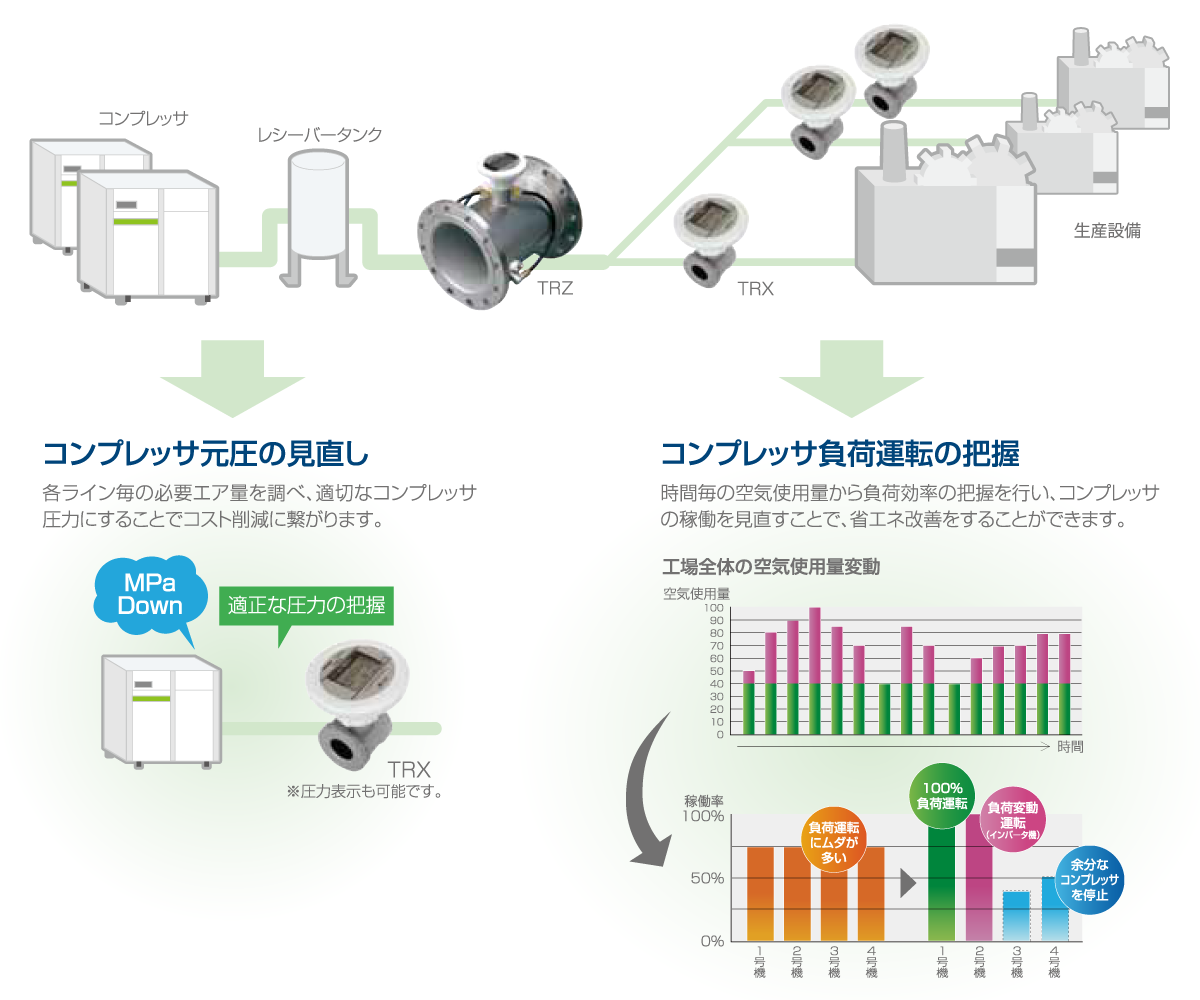

工場エア漏れ検知・対策に
使用する必要なエア使用量を計測し、コンプレッサ元圧の見直しやコンプレッサ負荷運転の把握に
使用する必要なエア使用量を計測し、コンプレッサ元圧の見直しやコンプレッサ負荷運転の把握に
エア計測時の問題を解決
工場エア管理向け商品のご紹介：再生時間 3分28秒
工場エアの使用量管理やエア漏れ検知、見える化に最適！
エア用超音波流量計 model ATZTA TRX／ATZTA TRZ のアプリケーション事例と製品紹介。
用途事例のご紹介
> 電気料金削減のご提案
エネフェイス導入事例：再生時間 1分44秒
コンプレッサーと空調機の電力削減目的で導入。流量計と見える化ソフトを活用した事例の紹介です。
■導入事例インタビュー
「エネルギーは個別に見るのではなく、それぞれの相関関係を多角的に見ることが大事なのです」
リコーエレメックス株式会社 事業企画部 次長 石原様
【導入効果】 電力量削減 13 %
【主な導入機器】 エア流量計・電力量計・データロガー・Ene-faceソフト
用途事例・実績のご紹介 ： リコーエレメックス株式会社岡崎工場 見える化システム工事
グローバルブランド「ATZTA」
「 ATZTA（アツタ）」とは「A to Z to Aichitokei」の頭文字で、「すべての流体計測の課題を愛知時計電機が解決する」との想いが込められています。創業以来本社を構えている所在地も「熱田（アツタ）」であり、当社のモノづくりの原点でもあります。
詳しくは、> こちらから
