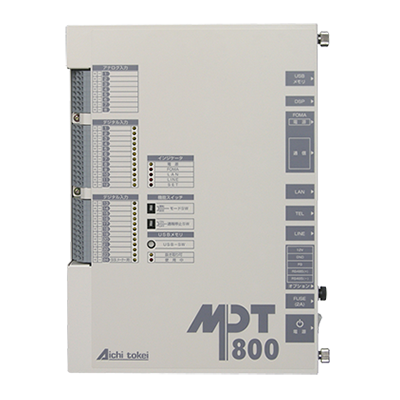

情報通信端末装置

型式:
MPT800

マンホールポンプ場などの広範囲にわたって点在する施設の維持管理を効率よく行うことができる、アイチのMPTシリーズ。施設の規模や運用形態に合わせてMPT800とMPT-JSの2機種から選択できます。
用途レベルに応じて最適な通信インフラを選択でき、監視レベルに見合った遠方監視システムの構築を実現します。

特長

「従来の一般電話回線接続に、Ethernet・FOMA接続、Webサーバ機能が追加!」

さらに専用回線接続テレメータ通信も新たに可能となりました!専用回線接続では、親機と子機(MPT800同士)で1:1のテレメータ通信が可能。
またTCP/IP接続ならば、最大1:5のテレメータ通信が可能です。(親機1台に対して子機接続数 最大5台)



「データはUSBメモリにダウンロード可能! データ保存量も大幅にUP!」

CSV形式で直接保存可能。帳票データ1年分、グラフ詳細データ2ヶ月分保持!



「入力(Ai:8点、Di:24点)点数がUP! アナログ入力は全点絶縁機能あり!」

ポンプ運転時間からの吐出量演算も可能。また当社SSメーター(電磁式水道メーター等)の電文出力信号を直接入力することも可能。



「出力(Ao:4点/8点、Do:24点/48点)は別売のオプションユニットにて実現可能!」

出力ユニットを使用すればテレメータ出力も可能。デジタル出力は遠隔制御にも使用可能。



「伝送先種類は、音声・FAX・ロガー・Eメール送信が可能!(合計最大32箇所)」

日報Eメール送信では、帳票TIFFデータだけでなく、CSVデータの添付も選択可能です。

その他シリーズ

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
情報通信端末装置 MPT800 日本語 3 MB
計装製品案内 日本語 16 MB 更新No.2.3

取扱説明書

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
MPT800 日本語 4 MB
タイトル 言語 ファイルサイズ 備考欄 ダウンロード
MPT800 日本語 187 KB

外形図(PDF)

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
MPT800 日本語 203 KB
アナログ出力ユニット 日本語 123 KB
デジタル出力ユニット 日本語 147 KB
ディスプレイユニット 日本語 88 KB
