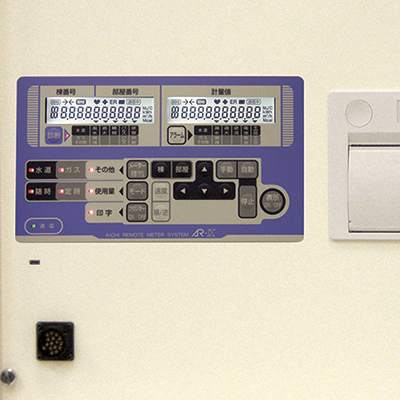

集中検針盤

ESD フリーバスライン方式 EDS バス接続 スター接続
型式:
AR-IX

マンションや商業施設に設置された様々な料金取引用メーターとつながり、わずらわしい検針業務を効率化できます。
AR-Ⅳ、AR-Ⅶ後継機種(置き換え可能)

特長

PR9A-2 スター方式(AR-ⅡΣ後継機種)

・各住戸の記憶装置付きメーターを集中検針盤に直接接続する方式です。
・原則として接続メーター台数が128個以下の小規模住宅に採用します。

PR9A-2 バス方式(AR-ⅡΣ後継機種)

・各住戸の記憶装置付きメーターが接続された端末伝送器と集中検針盤を共有の配線(バス接続)で接続する方法です。
・標準で集中検針盤には端末伝送器が各CHに16台(最大5CH)、各端末伝送器にメーターが16個接続可能で、合計最大 端末伝送器数50台、メーター数800個と大・中規模住宅に適しています。

PR9A-4 フリーバスライン方式(AR-Ⅳ後継機種)

・フリーバスライン用電子式水道メーターESDシリーズとの組み合わせにより、検針盤とメーター間・検針盤と端末伝送器間が全てフリーバスライン方式での接続が可能です。
・大幅な配線工事の低減が図れます。

PR9A-7 スター方式(AR-Ⅶ後継機種)

・各住戸の8ビット通信機能付きメーターを集中検針盤に直接接続する方式です。
・原則として接続メーター台数が128個以下の小規模住宅に採用します。ただし、オプションで256個まで対応可能です。

PR9A-7 バス方式(AR-Ⅶ後継機種)

・各住戸の8ビット通信機能付きメーターが接続された端末伝送器と集中検針盤を共有の配線(バス接続)で接続する方法です。
・標準で集中検針盤には端末伝送器が各CHに16台(最大5CH)、各端末伝送器にメーターが16個接続可能で、合計最大 端末伝送器数50台、メーター数800個と大・中規模住宅に適しています。


詳しくは、カタログをご確認ください。> こちらから

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
集中検針盤 AR-Ⅸ 日本語 4 MB 更新No.3.2
水機器 総合カタログ(Ver.4) 日本語 39 MB 更新No.1.0
価格表(2023年1月改定) 日本語 5 MB 更新No.1.0

取扱説明書

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
AR-Ⅸ 日本語 1 MB 更新No.2
タイトル 言語 ファイルサイズ 備考欄 ダウンロード
AR-Ⅸ 日本語 571 KB 更新No.2
