S型保安ガスメーター SuSuMo
- 型式：
- SA25
-
カテゴリーから探す
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
特長
ポイント１ EA25/EA4と同一の筐体を使用、操作性を同じに

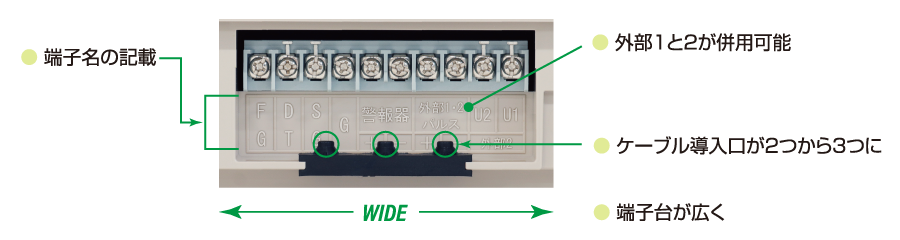

ポイント２ 広く使いやすくなった端子台・端子の切替も可能に
通信端末や警報器などの接続がラクに
●現地でマグネット・ボタン操作で選択することが設定できます
●各端子の下に名称を表記しました
●ケーブル導入口が2つから3つになりました
●端子台が広くなりました
外部端子１．２（外１．外２）の併用が可能に
●現地でマグネット・ボタン操作で選択することが設定できます

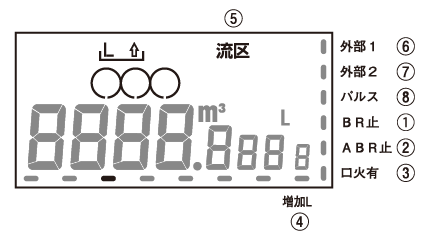

ポイント３ 設定器なしで各種設定ができる
現地で設定器なしでメーターの各種設定をすることができ、設定した内容は液晶表示で確認することができます。

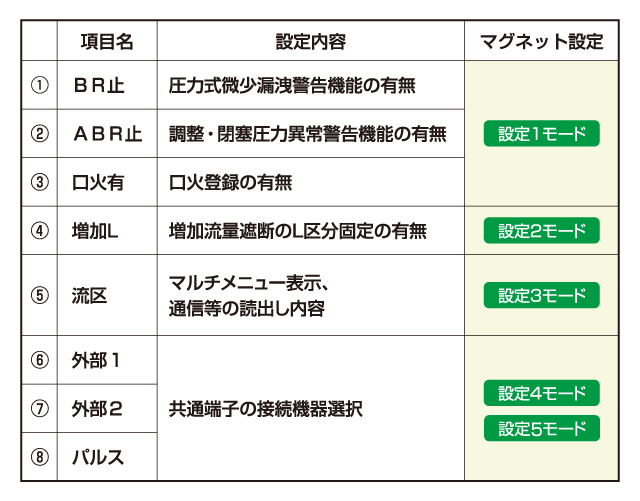

設定・表示項目
●圧力監視機能の部分停止／口火登録
●合計・増加流量遮断の機能設定
●流量区分積算/個別積算の表示・読み出し選択

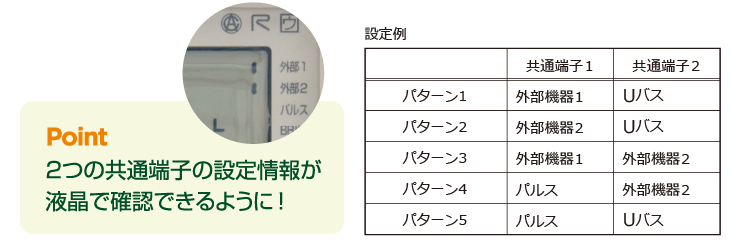

●共通端子の接続機器選択
●共通端子の仕様選択

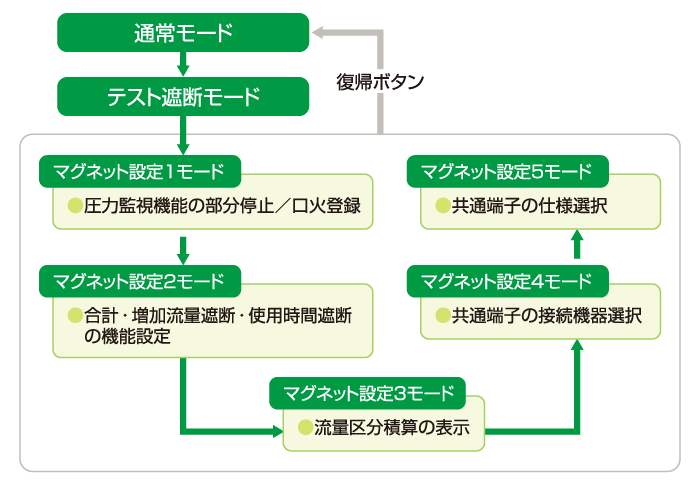

設定方法
ガスを使用できる状態でテスト遮断を２回することで設定モードに入ります。
各種モードの切替はテスト遮断で実施、容器リセットで機能の選択をおこないます。

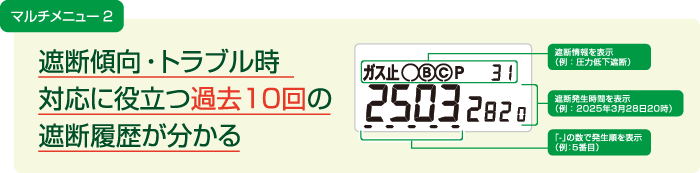

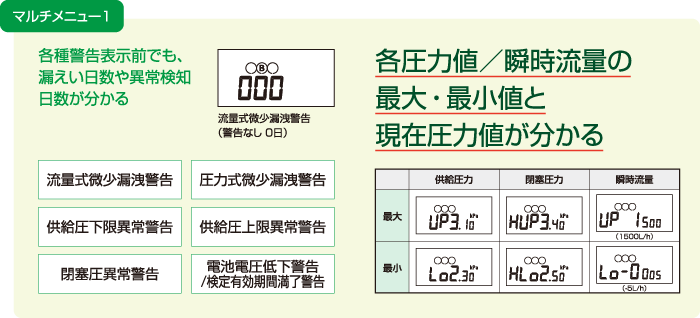

ポイント４ 機能アップしたマルチメニュー表示で現地情報がより詳しく分かる
確認方法

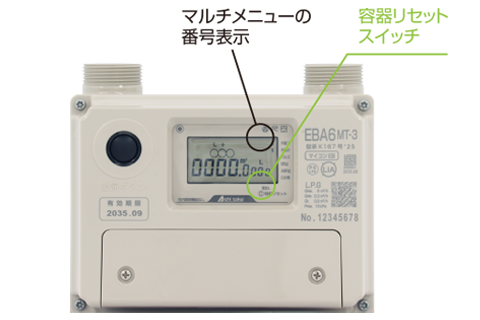

ガスを使用できる状態で復帰ボタンを押すことで各種マルチメニューを表示できます。
マルチメニューの切替は容器リセットスイッチにマグネットを当てることで切替できます。
