電磁式水道メーター（50～200mm）
- 型式：
- SU-K
- 口径：
- 50･65･75･100･125･150･200mm
-
カテゴリーから探す
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
特長

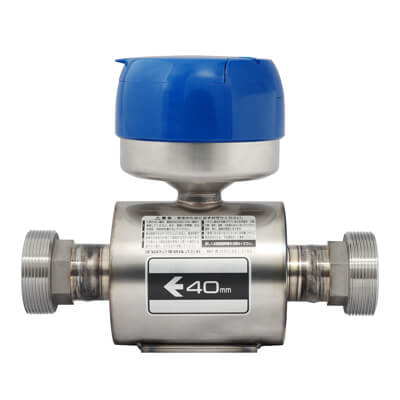

この電磁式水道メーターは、業務用メーターの多岐に亘る使用実態の正確な計量を可能とし、形状は羽根車式との互換性があるメーターです。過大使用量による故障を解消するための羽根車式メーター置換用として開発されたメーターです。
羽根車式と比較した性能
１） 計量範囲はR=100からR=160へ、Q3は16m3から25m3へ拡大。
２） 過大使用量による耐久性への不安を解消。
※タイプ①40mm②50mm共に 700m3／月から16,200m3／月へ
３）可動部がなく、優れた耐久性を発揮。
｢置き換え設置、維持管理｣
１） 取外し、取付方法は既設の羽根車式と同じ。
２） 表示部の位置は既設の羽根車式と同じ。
羽根車式と比較した特長
１） 取付姿勢は自由。よこ配管はもとより斜め配管・たて配管への取付けが可能。
２） 異物（砂、錆、配管材など）の回転部分への噛み込みがない。
３） 過大流量による部品の摩耗、破損がない。
４） ウォーターハンマーに強い。
５） 表示部は製作時に180°（逆向き）変更可能。
６） 圧力損失が小さい。
専用受信器SR-4シリーズ
SR-4は、SUシリーズおよびSYシリーズの専用電文出力を受け、遠隔地で積算・瞬間流量値のほか、各種警告情報を表示する専用の受信器です。
防雨型と水中型の2機種があります。受信器の設置場所に応じてお選びください。＊専用発信器MX-35が必要です。
