集中検針盤
- 型式：
- PI-Ⅱ
-
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
特長

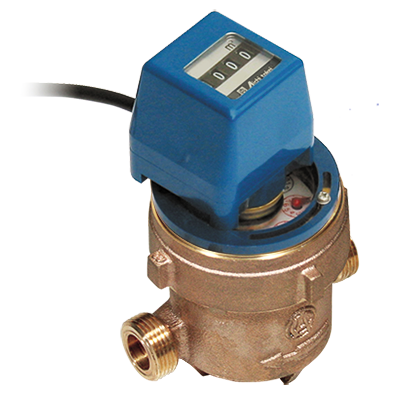

本メーターは、メーターケースの入口側から連なる１個のノズルより、接線上に流入する噴射水流によって羽根車を回転させるもので、羽根車の回転は羽根車歯車を経て積算表示機構に伝達される。
このメーター部で計測された計量値は、マグネットカップリングを介して記憶装置のデジタル方式表示機構にｍ3単位で表示させると共に、積算値の数値を電文信号に変換し、集中検針盤により積算値を読み取るものです。
