電子式水道メーター
- 型式：
- EDY
- 口径：
- 40･50mm
-
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
特長

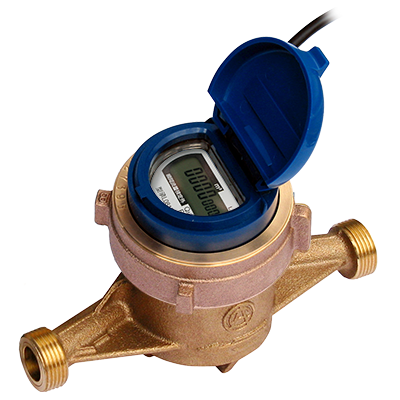

本メーターは、接線流羽根車式の計量機構を用い、磁気センサー、ＬＳＩ、液晶表示器及び電池等を用いた電子式表示部によって、羽根車の回転を検出演算して表示します。さらに、各種システム機器に対応した水道メーターとして要求される伝送機能を装備しています。
水道データ配信サービス 「アイチクラウド」
アイチクラウドは、スマート水道メーターから様々なデータをクラウドに集め、水道事業者様や施設管理会社様へインターネット経由で提供するデータ配信サービスです。
アイチクラウドで集めたデータを活用することで、業務の効率化・合理化だけではなく、新サービスの創出につながります。
水道 データ配信サービス 「アイチクラウド 」 製品情報は、> こちらから
