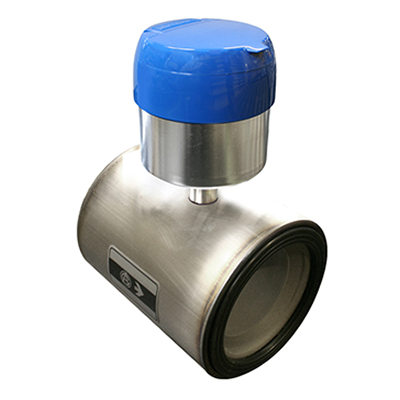

電磁式水道メーター（ねじ接続）
- 型式：
- SU-KS
- 口径：
- 40･50mm
-
カテゴリーから探す
製品サポートから探す
型式・製品名から探す
※型式と口径は、スペースで区切って入力ください。（例：SU 50）
- 製品情報
- 関連資料
特長
本メーターは、ファラデーの電磁誘導則を応用した電源内蔵型の電磁式水道メーターで、計測管内には可動部がないので、圧力損失が少なく、抜群の耐久性能です。 また、個別遠隔検針及び集中検針に対応した外部出力を装備したタイプもご用意しております。
｢耐久性に優れたオールステンレス製ボティを採用｣
機械式（羽根車式）との置換えが可能な、ねじ接続方式（ＳＵ-Ｈ）、コンパクト設計のフランジ挟込み方式（ＳＵ）と取付容易なフランジ接続方式（ＳＹ）の３シリーズは、どれもオールステンレス製のボディで長寿命です。
｢可動部がなく、優れた耐久性を発揮します｣
羽根車、指示歯車など、回転・摺動などの可動部が一切ありません。可動部の磨耗や異物による故障がないため、長期にわたって安定した計測精度を維持します。
｢見やすい大型液晶で、瞬間流量も常時表示｣
鮮明な大型液晶を採用。常に積算値・瞬間流量値をデジタル表示します。この瞬間流量値を用いることによって、給・配水の流量調整が容易に行えます。また、豊富な警告表示で水道メーターの異常をお知らせします。
｢内蔵電池寿命は10年間（保管期間含む）検満８年間は安心の動作保証｣
世界初の「電池駆動式電磁式水道メーター」を平成７年発売以来、おかげさまで累計90,000台の実績を達成！圧倒的なご支持と実績で水の安心・安全をサポートします。
｢８年間連続水没使用可能。水没の恐れがある箇所でも安心して設置できます｣
異常気象などで普段水没しないような箇所でも水没するような昨今！このＳＵ･ＳＹシリーズなら安心･確実、８年間常時水没を保証します。（水深１ｍで連続使用可能）
｢取付姿勢は自由 設置場所を選びません｣
電極が地面に対して垂直になる取付け姿勢を除き、よこ配管はもとより斜め配管・たて配管への取付けが可能です。
｢使用目的に応じて、各種システムにフレキシブルに対応｣
光電文信号の出力機能を搭載しているため、使用目的に応じた発信器を取付けることにより、個別検針・無線検針・集中検針・自動検針、監視・制御など、各種システムを容易に構築することができます。
専用受信器SR-4シリーズ
SR-4は、SUシリーズおよびSYシリーズの専用電文出力を受け、遠隔地で積算・瞬間流量値のほか、各種警告情報を表示する専用の受信器です。
防雨型と水中型の2機種があります。受信器の設置場所に応じてお選びください。＊専用発信器MX-35が必要です。
水道データ配信サービス 「アイチクラウド」
アイチクラウドは、スマート水道メーターから様々なデータをクラウドに集め、水道事業者様や施設管理会社様へインターネット経由で提供するデータ配信サービスです。
アイチクラウドで集めたデータを活用することで、業務の効率化・合理化だけではなく、新サービスの創出につながります。
水道 データ配信サービス 「アイチクラウド 」 製品情報は、> こちらから
よくあるご質問
> 電磁流量計の電池マークが点灯または点滅していますが、どの様に処置をしたらよいですか？
> 電磁式水道メーターSU用発信器（MX35、MX38、MX39）の電線仕様を教えてください。
> 水道メーターの設置に関するマニュアルはありますか？
その他のよくあるご質問は、> こちらから用途事例のご紹介
> 下水道料金削減のご提案
その他の口径・関連製品
その他のシリーズ
-
電子式水道メーター
- 型式：
- EATW
- 口径：
- 50･65･75･100mm
-
電磁式水道メーター（ねじ接続）
- 型式：
- SU-KS
- 口径：
- 40･50mm
-
電磁式水道メーター（250～350mm）
- 型式：
- SU-K
- 口径：
- 250･300･350mm
-
電磁式水道メーター（フランジ接続）
- 型式：
- SY
- 口径：
- 50･75･100･150mm
-
電磁式水道メーター（片ヴィク片フランジ接続）
- 型式：
- SU-KV
- 口径：
- 50･75･100mm
-
電磁式水道メーター （ウエハ接続）
- 型式：
- TAV-K（K-2W） 表示器：ET12-K3
- 口径：
- 30･40･50･65･75･100･125･150･200mm
-
電磁式水道メーター （フランジ接続）
- 型式：
- TAV-K（K-2W） 表示器：ET12-K3
- 口径：
- 50･65･75･100･125･150･200･250･300･350mm
-
積算熱量計
- 型式：
- TAV（Heatstar EM）
- 口径：
- 20･25･30･40･50･65･80･100･125･150･200･250･300mm
-
積算熱量計
- 型式：
- EH（Heatstar）
- 口径：
- 13･20･25･30･40･50･65･80･100･125･150･200mm
-
船舶給水用電磁式水道メーター
- 型式：
- SUP
- 口径：
- 50mm
-
水道用自記圧力計
- 型式：
- DA121/DA122
-
水道メーター用無線通信機能付き表示器
- 型式：
- QA8D-NB
カタログ
仕様書
| タイトル | 言語 | ファイルサイズ | 備考欄 | ダウンロード |
|---|---|---|---|---|
| SU50～150KN 現地式 | 日本語 | 156 KB | ファイルを開く | |
| SU50～150KC（専用受信器付） | 日本語 | 172 KB | MX35＋SR-4DP3AW・4BW付き（専用電文受信器付） | ファイルを開く |
| SU50～150KM 単位パルス出力 | 日本語 | 176 KB | MX39付 | ファイルを開く |
| SU50～150KL ８ビット電文出力 | 日本語 | 173 KB | MX38付 | ファイルを開く |
| SU50～150KQ ８ビット電文出力（無線隔測送信器付） | 日本語 | 172 KB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| 専用受信器 SR-4DP3AW・4BW (SU,SY用) | 日本語 | 100 KB | ファイルを開く | |
| 専用受信器 SR-4DW (SU,SY用) | 日本語 | 94 KB | ファイルを開く |
外形図（PDF）
| タイトル | 言語 | ファイルサイズ | 備考欄 | ダウンロード |
|---|---|---|---|---|
| SU50～200K | 日本語 | 178 KB | ファイルを開く | |
| SU50～200K | 日本語 | 181 KB | たて配管（下→上）用、指示逆向きタイプ | ファイルを開く |
| SU50～200K | 日本語 | 171 KB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| SU50～200K | 日本語 | 170 KB | たて配管（下→上）用、指示逆向きタイプ、MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| SU50～150K（上水フランジ伸縮補足管付） | 日本語 | 222 KB | ファイルを開く | |
| SU50～150K（上水フランジ伸縮補足管付） | 日本語 | 210 KB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| SU50～125K（スペーサ付） | 日本語 | 199 KB | GWからの置換え用スペーサ付 | ファイルを開く |
| SU50～200K（上水フランジ補足管付） | 日本語 | 220 KB | ファイルを開く | |
| SU50～200K（上水フランジ補足管付） | 日本語 | 212 KB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| SU50～200K（上水フランジ補足管付） | 日本語 | 225 KB | ATWの置換え用補足管付 | ファイルを開く |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 223 KB | ファイルを開く | |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 217 KB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | ファイルを開く |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 232 KB | ATWの置換え用補足管付 | ファイルを開く |
| 専用受信器 SR-4DP3AW (SU,SY用) | 日本語 | 135 KB | ファイルを開く | |
| 専用受信器 SR-4DP4BW (SU,SY用) | 日本語 | 132 KB | ファイルを開く | |
| 専用受信器 SR-4DW (SU,SY,SW用) | 日本語 | 113 KB | ファイルを開く |
外形図（DXF）
| タイトル | 言語 | ファイルサイズ | 備考欄 | ダウンロード |
|---|---|---|---|---|
| SU50～200K | 日本語 | 766 KB | 使用条件を確認してダウンロード | |
| SU50～200K | 日本語 | 770 KB | たて配管（下→上）用、指示逆向きタイプ | 使用条件を確認してダウンロード |
| SU50～200K | 日本語 | 1 MB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | 使用条件を確認してダウンロード |
| SU50～200K | 日本語 | 1 MB | たて配管（下→上）用、指示逆向きタイプ、MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | 使用条件を確認してダウンロード |
| SU50～150K（上水フランジ伸縮補足管付） | 日本語 | 2 MB | 使用条件を確認してダウンロード | |
| SU50～150K（上水フランジ伸縮補足管付） | 日本語 | 2 MB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | 使用条件を確認してダウンロード |
| SU50～125K（スペーサ付） | 日本語 | 820 KB | GWからの置換え用スペーサ付 | 使用条件を確認してダウンロード |
| SU50～200K（上水フランジ補足管付） | 日本語 | 973 KB | 使用条件を確認してダウンロード | |
| SU50～200K（上水フランジ補足管付） | 日本語 | 2 MB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | 使用条件を確認してダウンロード |
| SU50～200K（上水フランジ補足管付） | 日本語 | 901 KB | ATWの置換え用補足管付 | 使用条件を確認してダウンロード |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 991 KB | 使用条件を確認してダウンロード | |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 2 MB | MX38+QC9-5付き（８ビット電文出力発信器付無線隔測送信器付） | 使用条件を確認してダウンロード |
| SU50～200K（JIS10Kフランジ補足管付） | 日本語 | 917 KB | ATWの置換え用補足管付 | 使用条件を確認してダウンロード |
| 受信器 ZX-564 | 日本語 | 506 KB | 使用条件を確認してダウンロード | |
| 専用受信器 SR-4DP3AW (SU,SY用) | 日本語 | 2 MB | 使用条件を確認してダウンロード | |
| 専用受信器 SR-4DP4BW (SU,SY用) | 日本語 | 3 MB | 使用条件を確認してダウンロード | |
| 専用受信器 SR-4DW (SU,SY,SW用) | 日本語 | 268 KB | 使用条件を確認してダウンロード |
