B/NET-Uバス・8ビット電文変換アダプター

Uバス通信 8ビット通信 B/NET変換
型式:
TX7500

当社製の水道メーター・温水メーター・積算熱量計の検針データをB/NETに接続するための変換アダプターを共同開発。三菱電機製電力量計の検針データと併せて、統合検針コントローラで一括管理できるシステムが実現しました。

特長

電力量計・水道メーター・温水メーター・積算熱量計などの検定付きメーターの各データを全て統合することで、検針におけるデータ収集装置の設置台数削減と、運用・管理の簡素化を実現。

・水道メーター、温水メーターは8ビット電文通信、積算熱量計はUバス通信又は8ビット電文通信が可能。メーター接続はUバス、8ビット電文のいずれかに1台可能。

・Uバス通信の場合1回/時間の現在指針値が取得可能、8ビット電文通信の場合1回/日の通信でロードサーベイ機能を用いて1時間毎の指針値24時間分を取得可能。

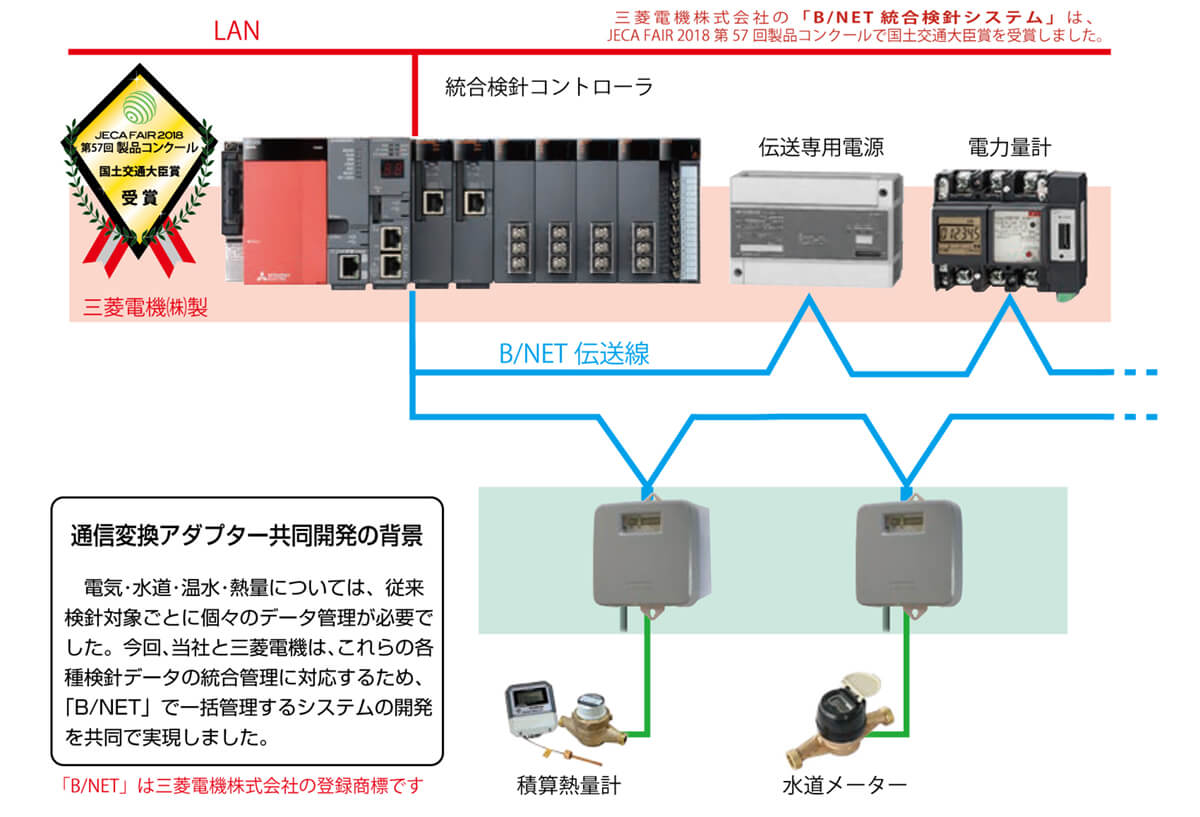

システム構成図

その他のシリーズ

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
B/NET-Uバス・8ビット電文変換アダプター TX7500 日本語 982 KB

取扱説明書

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
B/NET-Uバス・8ビット電文変換アダプター TX7500 日本語 1 MB
タイトル 言語 ファイルサイズ 備考欄 ダウンロード
B/NET-Uバス・8ビット電文変換アダプター TX7500 日本語 129 KB

外形図(PDF)

一括ダウンロード

タイトル 言語 ファイルサイズ 備考欄 ダウンロード
B/NET-Uバス・8ビット電文変換アダプター TX7500 日本語 155 KB
